Percobaan 1 Modul 3



[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Kondisi dan Analisa

7. Link Download

1. Komponen [kembali]

1. Arduino

2. LED



3. Button



2. Gambar Rangkaian Simulasi [kembali]

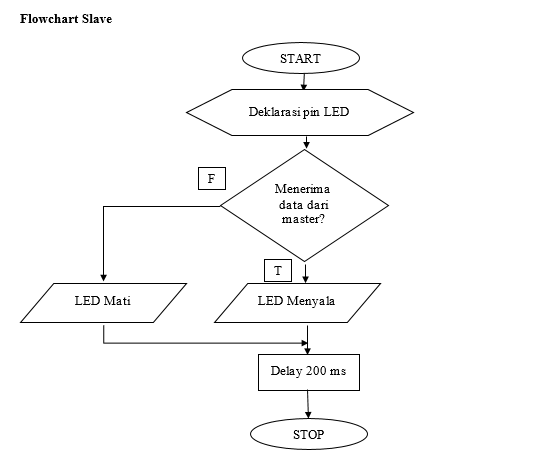

3. Flowchart [kembali]

4. Listing Program [kembali]



//MASTER

#define button 2  //Deklarasi pin 2 untuk button

void setup()     //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(button,INPUT_PULLUP);

  Serial.begin(9600); //Set baud rate 9600

}

void loop()   //Semua kode dalam fungsi ini dieksekusi berulang

{

  int nilai = digitalRead(button);



  //ditekan

  if(nilai == 0)

    {

      Serial.print("1");

    }

  else

    {

      Serial.print("2");

    }

    delay(200);

}

//SLAVE

#define led 12  //Deklarasi pin 12 untuk LED

void setup()   //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(led,OUTPUT);   //Deklarasi LED sebagai output

  Serial.begin(9600);            //Set baud rate 9600

}

void loop()                         //Semua program dalam fungsi ini dieksekusi berulang

{

  if(Serial.available()>0)

  {

    int data = Serial.read();

      if(data=='1')  //Jika data yang dikirimkan berlogika

        {

          digitalWrite(led,HIGH);  //LED menyala

        }

      else

        {

          digitalWrite(led,LOW);  //LED mati

        }



  }

}

5. Video [kembali]

6. Kondisi dan Analisa [kembali]

Kondisi

Komunikasi UART

Analisa

1.      Jika pada led dan push button ditambahkan 100k ohm resistor, apa yang akan terjadi? jelaskan

Jawab : Jika ditambahkan resistor 100k ohm pada led dan push button maka led yang menjadi output pada rangkaian tidak bisa menyala. Hal ini terjadi dikarenakan resistor 100k ohm mempunyai nilai hambatan yang sangat besar sehingga arus menuju led menjadi sangat kecil yaitu sebesar 5v/100k ohm = 0,05 mA. Dengan arus yang sangat kecil ini tidak mampu untuk menghidupkan led.



2.      Bagaimana pengaruh input pullup/pulldwon pada rangkaian? Jelaskan

Jawab : Pada rangkaian ini kita menggunakan input pull up yang mana button akan berlogika Low(berlogika 0) jika ditekan.  Jika button tidak ditekan maka akan menghasilkan logika High(berlogika 1) ,Kemudian Arduino mencetak 1 sesuai program master dan dikrim ke slave. Karena data dari master adalah ‘1’, slave akan memprosesnya untuk menghidupkan LED.yang mana program arduino mecetaknya menjadi angka 2 dan dikirim ke slave. Program slave akan memproses nilai selain ‘1’ dengan perintah LED mati, termasuk ‘2’.

7. Link Download [kembali]

Download video simulasi disini

Download rangkaian disini

Download HTML disini
