Percobaan 3 Modul 1



[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Kondisi dan Analisa

7. Link Download

1. Komponen [kembali]

1. Arduino UNO

2. Keypad 3x4

3. LCD 16x2

2. Gambar Rangkaian Simulasi [kembali]

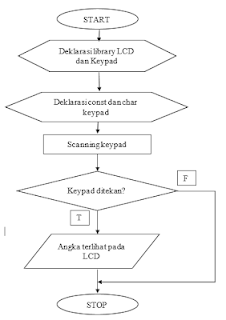

3. Flowchart [kembali]

4. Listing Program [kembali]

#include <LiquidCrystal.h>

#include <Keypad.h>

const byte ROWS = 4; //four rows

const byte COLS = 3; //three columns

char keys[ROWS][COLS] = {

    {'1','2','3'},

    {'4','5','6'},

    {'7','8','9'},

    {'*','0','#'}

};

byte rowPins[ROWS] = {10, 9, 8, 7}; //connect to the row pinouts of the keypad

byte colPins[COLS] = {13, 12, 11}; //connect to the column pinouts of the keypad

// initialize the library with the numbers of the interface pins

LiquidCrystal lcd(A0, A1, A2, A3, A4, A5);

Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );

void setup() {

  // set up the LCD's number of columns and rows:

  lcd.begin(20, 4);

  lcd.setCursor(1,2);

  lcd.setCursor(4,3);

  lcd.setCursor(0,0);

}

void loop() {

char key = keypad.getKey();

    if (key) {

        lcd.print(key);

    }

}

5. Video [kembali]

6. Kondisi dan Analisa [kembali]

Kondisi

Menampilkan input keypad pada LCD

Analisa

1.     1. Pada rangkaian digunakan pin LED D4-D7, kenapa tidak digunakan dari pin D0?

Jawab :

Karena pin pin D4-D7 berfungsi sebagai penerima dari pin analog dari Arduino, dan pin analog pada Arduino hanya memiliki 4 pin sebagai input ke LCD

2.     2. Pada rangkaian digunakan keypad 3x4, bagaimana jika digunakan keypad 4x4? Jelaskan!

Jawab :

Perubahan yang terjadi adalah Ketika kita mendeklarasikan cols = 3 menjadi cols = 4. Artinya kita telah mengubah keypad yang awalnya 3x4 menjadi 4x4. Kemudian kita juga mengubah

{'1','2','3'},       Menjadi           {'1','2','3',’*’},

{'4','5','6'},                               {'4','5','6',’*’},

{'7','8','9'},                               {'7','8','9',’*’},

{'*','0','#'}                                {'*','0','#',’*’}



Perubahan yang terjadi adalah kita bisa memasukan perintah yang lain pada tanda * seperti tanda tambah (+), kurang (-), kali (x) dan bagi (:)

7. Link Download [kembali]

Download video simulasi disini

Download rangkaian disini

Download HTML disini
