TUGAS PENDAHULUAN

DAFTAR ISI

1. Kondisi

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Link Download

1. Kondisi [Kembali]

Pada praktikum ini dipilih kondisi 10 percobaan 1 yaitu ganti led menjadi buzzer



2. Rangkaian Simulasi [Kembali]

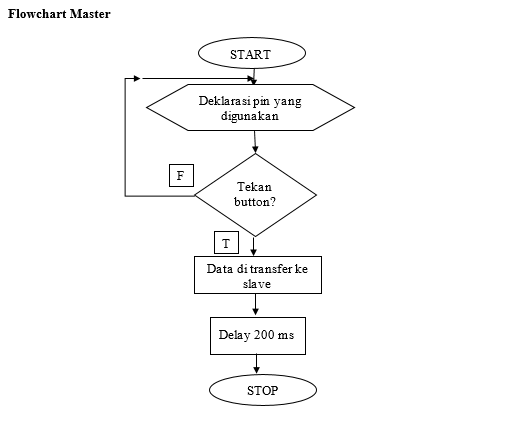

3.Flowchart [Kembali]

4. Listing Program [Kembali]

//MASTER



#define button 2  //Deklarasi pin 2 untuk button



void setup()     //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(button,INPUT_PULLUP);

  Serial.begin(9600); //Set baud rate 9600

}



void loop()   //Semua kode dalam fungsi ini dieksekusi berulang

{

  int nilai = digitalRead(button);



  //ditekan

  if(nilai == 0)

    {

      Serial.print("1");

    }

  else

    {

      Serial.print("2");

    }



    delay(200);

}

//SLAVE

#define buzzer 12  //Deklarasi pin 12 untuk BUZZER



void setup()   //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(buzzer,OUTPUT);   //Deklarasi BUZZER sebagai output

  Serial.begin(9600);            //Set baud rate 9600

}


void loop()                         //Semua program dalam fungsi ini dieksekusi berulang

{

  if(Serial.available()>0)

  {

    int data = Serial.read();

      if(data=='1')  //Jika data yang dikirimkan berlogika

        {

          digitalWrite(buzzer,HIGH);  //BUZZER menyala

        }

      else

        {

          digitalWrite(buzzer,LOW);  //BUZZER mati

        }



  }

}

5. Video [Kembali]

Video Penjelasan Rangakaian Percobaan



Prinsip Kerja Rangkaian :



6. Link Download [Kembali]

Download Video          disini
Download Rangkaian  disini
Download HTML        disini
